Рукава кислородные

Рукава предназначены для подачи под давлением газов, жидкого топлива, кислорода к приборам для газовой сварки и резки металлов. Работоспособны при t от -35 С до +70 С. Подразделяются на 3 класса: I класс - для подачи ацетилена, городского газа, пропана, бутана; II класс - для подачи жидкого топлива; III класс - для подачи кислорода.
Внимание! Все цены указаны без учета НДС
В наличии
Под заказ
Временно отсутствует
Наименование
розница опт
(при покупке от 50000 р.)
vip цена
(При покупке от 100000 р.)
Изготов.
Наличие
Объем
Цена,р.




Кислородный рукав (ГОСТ 9356-75)

«ПРОМРЕСУРССЕРВИС» реализует обширную номенклатуру резинотехнических изделий различного назначения. Наряду с прочей продукцией в компании возможно заказать рукава для подачи кислорода. Все изделия удовлетворяют требованиям ГОСТ 9356-75 и выполнены из материалов, способных выдерживать повышенное давление, воздействие резких перепадов температуры и влажности. Минимальный запас прочности равен 3Р.

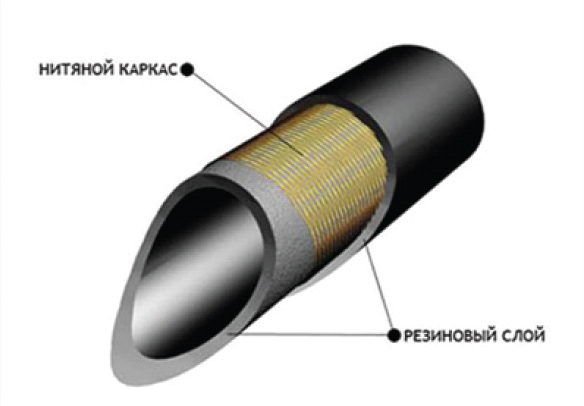

Кислородные рукава широко применяются в промышленности благодаря способности передавать под давлением большое количество газообразных и жидких сред. Изделия используют для подачи горючего и окислителя к устройствам газовой резки и сварки, а также различного производственного оборудования. Материалом для изготовления рукавов служит природный или синтетический каучук, в состав которого входят модификаторы, обеспечивающие повышенную прочность в сочетании со стойкостью к агрессивным средам. Для увеличения прочности изделия имеют двухслойную конструкцию; между слоями могут размещаться армирующие нити. Наружная поверхность шланга отличается термо- и износостойкостью, а также не деградирует под воздействием ультрафиолета.

В зависимости от назначения кислородные рукава можно разделить на три класса:

  • I – предназначены для подачи ацетилена, пропана, бутана и городского газа, находящихся под давлением до 0,63 МПа;
  • II – предназначены для транспортировки жидкого горючего (бензина, уайт-спирита, керосина и различных смесей на их основе). Предельное давление также составляет 0,63 Мпа;
  • III – применяются для подачи кислорода. В зависимости от модификации кислородные рукава могут быть рассчитаны на давление 2 и 4 МПа.

Также изделия различаются по допустимому температурному режиму. Рукава, предназначенные для использования в умеренном и тропическом климате, способны работать при температуре от -35 до +70°С, рукава для холодного климата рассчитаны на диапазон от -55 до +70°С.

Классы, основные параметры и размеры кислородных рукавов

  КЛАСС

ВНУТРЕННИЙ ДИАМЕТР,

мм

НАРУЖНЫЙ ДИАМЕТР,

мм

РАБОЧЕЕ ДАВЛЕНИЕ,

МПа

ДЛИНА

РУКАВА,

м
I 6,3 13 0,63 100
I 9,0 18 0,63 100
I 12,0 22 0,63 75
II 6,3 13 0,63 100
II 8,0 16 0,63 100
II 9,0 18 0,63 100
II 10,0 19 0,63 100
II 12,0 22 0,63 75
III 6,3 13 2,0 100
III 9,0 18 2,0 100
III 12,0 22 2,0 75
III 16,0 26 2,0 50



Условное обозначение рукава I – 6,3 – 0,63 ГОСТ 9356-75 расшифровывается следующим образом: «I» – классность, «6,3» – рабочий диаметр в миллиметрах, «0,63» – рабочее давление в мегапаскалях.

Физико-механические показатели резины, применяемой для изготовления рукавов

Наименование показателей

Норма для резины

Метод испытания

внутреннего слоя

наружного слоя

умеренный климат

тропический климат

холодный климат

умеренный климат

тропический климат

холодный климат

Условная прочность при растяжении, МПа (кгс/см2), не менее

5 (50)

9 (90)

7 (70)

5 (50)

9 (90)

9 (90)

ГОСТ 270-75

Образец типа I или IIтолщиной (2,0 ± 0,2) мм

Относительное удлинение при разрыве, %, не менее

200

200

200

300

250

250

ГОСТ 270-75

Образец типа I или IIтолщиной (2,0 ± 0,2) мм

Изменение относительного удлинения при разрыве при старении в воздухе при температуре (100 ± 1) °С в течение (24,0 ±0,5) ч, %, не более

40

30

30

40

30

30

ГОСТ 9.024-74

Твердость в единицах по Шору А, в пределах

55-85

55-75

55-75

45-75

55-75

55-75

ГОСТ 263-75
