Инструкция по подбору сальниковой набивки
Сальниковая набивка — уплотнитель, обеспечивающий герметичность подвижных соединений в арматуре, насосах, другом оборудовании. От правильного выбора зависит срок службы техники, расход энергии, безопасность процесса. Ошибка приведёт к утечкам, авариям и внеплановым ремонтам. Разберёмся, как выбрать сальниковую набивку под конкретные условия, какие бывают виды, чем они отличаются.
Как выбрать уплотнительные материалы?
Чтобы выбрать подходящий уплотнитель, нужно учесть несколько факторов.
Характеристика рабочей среды. Что именно перекачивает оборудование — вода, кислота, щёлочь, нефтепродукты, пар или газ. От этого зависит химическая стойкость материала.
Температура. Асбестовые изделия выдерживают до +450°C, графитовые до +650°C, а фторопластовые ограничены +260°C.
Давление. Чем выше напор, тем плотнее, прочнее должна быть набивка.
Скорость вращения вала. Для быстроходных центробежных насосов подходят материалы с низким коэффициентом трения, например графитовые или фторопластовые.
Агрегатное состояние среды. Жидкость, газ, пар или абразивная суспензия. Для грязных жидкостей с твёрдыми частицами требуется армированная набивка с повышенной износостойкостью.
Не менее важно состояние сальникового узла. Геометрия камеры, качество поверхности вала, наличие коррозии или задиров — всё это влияет на долговечность уплотнения. Перед установкой нового материала посадочное место очищают, проверяют на повреждения. Если вал имеет биение или шероховатость выше допустимой, даже хорошо подобранная набивка не прослужит долго.
Виды и область применения
Все сальниковые уплотнения делятся по составу волокон, способу плетения и типу пропитки. Основные группы — графитовые, асбестовые, фторопластовые, а также комбинированные и органические (хлопчатобумажные, пеньковые). Каждый вид имеет свою область применения, температурные или химические ограничения.
По структуре набивка бывает плетёной (сквозной, диагональной, комбинированной), кручёной или скатанной. Плетёные изделия наиболее надёжны — они плотные, эластичные и меньше истираются. Квадратное сечение — самый распространённый вид, так как оно обеспечивает равномерное обжатие по всему периметру камеры.
Область применения зависит от рабочей среды. Для воды, пара, нейтральных жидкостей подходят большинство типов. Для кислот и щелочей нужны химически стойкие материалы — фторопласт или графит. Для пищевых производств используют специальные уплотнители с разрешёнными пропитками.

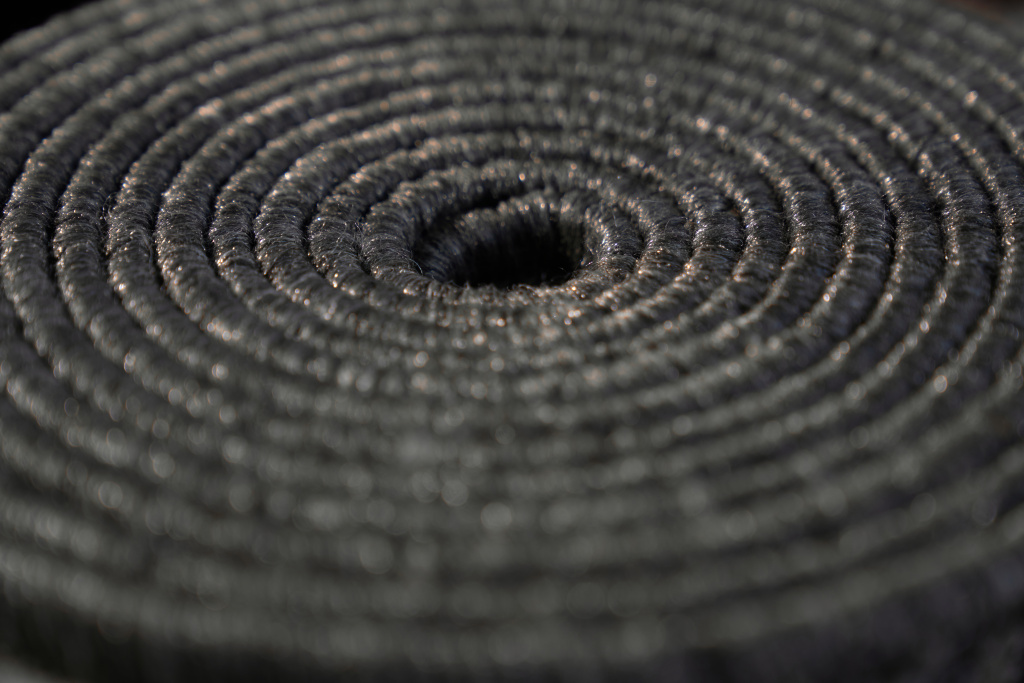

Графитовые уплотнители
Набивка из терморасширенного графита — одно из лучших решений для сложных условий. Этот материал выдерживает температуры от -200°C до +650°C, давление до 20 МПа и работает в средах с pH от 0 до 14. Графит химически стоек к большинству кислот, щелочей, нефтепродуктов, органических растворителей, криогенных жидкостей.
Главное преимущество — низкий коэффициент трения (0,05–0,08). Это в 5–10 раз меньше, чем у асбестовых аналогов. Благодаря этому графитовый уплотнитель почти не изнашивает вал и снижает энергопотребление привода. Кроме того, графит хорошо проводит тепло (40–100 Вт/м·К), эффективно отводит тепло от зоны контакта, предотвращает перегрев.
Графитовые набивки выпускают в чистом виде или с армированием (никелевая, медная или нержавеющая проволока). Армированные варианты используют при высоких давлениях и скоростях скольжения до 15 м/с. Пропитка графитовой пылью или антифрикционными составами улучшает герметизацию, снижая трение.
Асбестовые
Асбестовые сальниковые уплотнения — классический вариант, проверенный десятилетиями. Их делают из хризотилового или хризотил-асбестового волокна с добавлением латунной или медной проволоки для армирования. Асбест выдерживает температуры до +450°C, давление до 2,5 МПа (25 атм), устойчив к большинству нейтральных и агрессивных сред.
Несмотря на хорошие эксплуатационные качества, асбестовые набивки имеют серьёзный недостаток — канцерогенность. При нагреве и истирании выделяется асбестовая пыль, опасная для здоровья. Поэтому во многих отраслях асбест заменяют графитом, фторопластом, арамидом. Однако для старого оборудования, рассчитанного именно на асбест, замена может потребовать пересмотра конструкции сальникового узла.

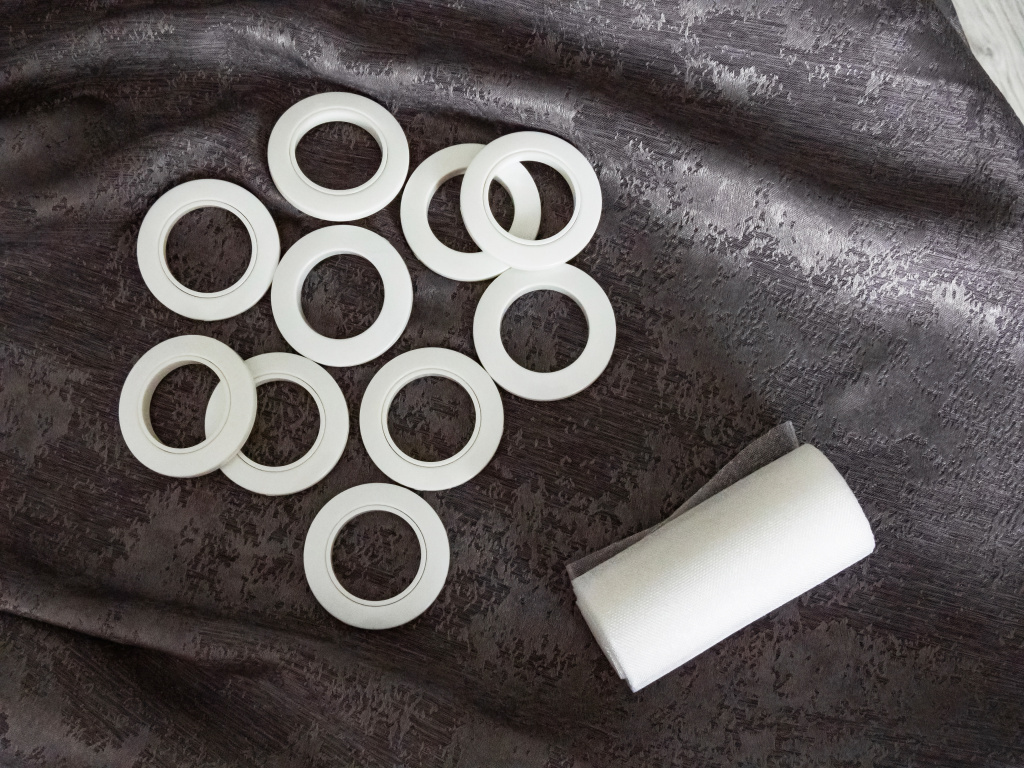

Фторопластовые
Фторопласт (PTFE, тефлон) — синтетический полимер с уникальной химической стойкостью. Набивка из него работает в средах с pH от 0 до 14, включая концентрированные кислоты, щёлочи, окислители, органические растворители. Исключение — расплавы щелочных металлов и фтор, а также среды с высоким содержанием хлора.
Температурный диапазон чистого фторопласта — от -200°C до +260°C. Графитонаполненные версии расширяют верхний предел до +300°C. Давление до 15 МПа (150 атм) для чистого PTFE и до 25 МПа для армированных вариантов. Коэффициент трения очень низкий — 0,04–0,10, что делает фторопласт идеальным для быстроходных насосов.
Фторопластовые модели эластичны, легко обжимаются и хорошо восстанавливают форму после снятия нагрузки. Для повышения износостойкости в состав добавляют графит, стекловолокно или арамидные нити. Экспандированный PTFE (с пористой структурой) обладает лучшей сжимаемостью, применяется в условиях переменных нагрузок.
Область применения: набивки сальниковые сантехнические
В сантехнике и ЖКХ используют простые, недорогие сальниковые уплотнения. Это хлопчатобумажные (ХБП-31), пеньковые или лубяные набивки с антифрикционной пропиткой. Они работают при температуре до +120°C и давлении до 1,6 МПа. Основная среда — вода, пар, слабые растворы кислот, щелочей.
Такие набивки применяются в водопроводных задвижках, кранах, вентилях, центробежных насосах для полива, отопления. Их преимущество — низкая цена, доступность и простота замены. Недостаток — ограниченный срок службы (до 2-3 лет в интенсивном режиме), невысокая химическая стойкость. Для горячей воды и пара (выше +100°C) используют армированные или пропитанные графитом варианты.
При выборе сантехнического уплотнителя обращают внимание на сечение. Оно должно соответствовать размеру сальниковой камеры. Стандартные размеры — от 6×6 мм до 16×16 мм. Уплотнитель нарезают кольцами со стыками под 45°, укладывают со смещением швов на 90°. После установки гайку поджимают до появления первых капель, затем ослабляют, чтобы насос работал без перегрева.
Достоинства и преимущества
- Универсальность. Одна сальниковая набивка может работать в широком диапазоне температур, давлений, если правильно подобрана под среду.
- Стоимость. Сальниковые уплотнения дешевле торцевых (механических) уплотнений при сопоставимой надёжности в умеренных режимах.
- Возможность использования в абразивных средах. Армированные выдерживают загрязнённые жидкости, где механические уплотнения быстро выходят из строя.
- Ремонтопригодность. Повреждённый уплотнитель заменяют локально, не меняя весь сальниковыйузел.
