Набивка сальниковая АФТ ГОСТ 5152-84 — асбестовая, плетеная, пропитанная суспензией фторопласта с тальком.
Применяют набивку АФТ в сальниковых уплотнениях арматуры, работающей со сжиженными газами (кислород, азот и др.) и органическими продуктами (бензин, бензол, толуол, ацетон, фуран, тетрагидрофуран и тд.), с этиленом. Набивка АФТ предназначена также для насосов, работающих с органическими, кислыми и щелочными средами, аммиаком.

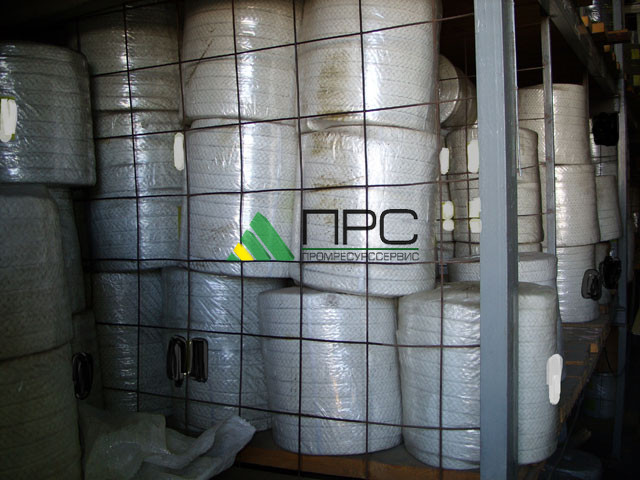

Изделия представляют собой шнуры с круглым либо квадратным сечением, выполненные из материала с высокой эластичностью. Основная область применения набивок — заполнение сальниковых камер. Применение набивочного материала обеспечивает качественную герметизацию соединений между различными узлами оборудования. Изделия выпускаются в различных вариантах исполнения, отличающихся сечением (от 4 до 50 миллиметров). Набивка поставляется в бухтах либо бобинах весом 20 килограммов.
|
|
Разновидности сальниковых набивок
В зависимости от материала набивки подразделяются на асбестовые (АП, АПР, АГИ, АС и др.) и безасбестовые (ХБП, ХБС, ПРС и др.). Продукция чрезвычайно широко применяется в отечественной промышленности благодаря способности выдерживать воздействие различных агрессивных сред, высоких давлений и температур.
Физико-механические показатели сальниковых набивок
Марка набивки |
Плотность, г/см2, не менее |
Массовая доля жировой пропитки и наполнителя, % |
Потери массовой доли вещества, %, не более, при нагревании до температуры, °С |
||
АС |
0,5 |
- |
- |
- |
32 |
АП-31 |
1,0 |
35-55 |
- |
- |
- |
АПР-31 |
1,2 |
30-55 |
- |
- |
- |
АФТ |
1,2 |
- |
- |
не менее 20 |
- |
АГИ |
0,9 |
- |
10 |
- |
42 |
АФ-1 |
1,2 |
- |
- |
не менее 45 |
- |
ХБП |
0,9 |
35-60 |
- |
- |
- |
ЛП |
0,9 |
35-60 |
- |
- |
- |
Область применения набивок
Изделия применяются главным образом для герметизации подвижных (реже — неподвижных) соединений. Качество уплотнения напрямую зависит от правильности подбора сальниковой набивки. Изделие должно обеспечивать достаточно качественную герметизацию при использовании оборудования в течение длительного времени. В идеале материал сальниковой набивки должен минимизировать трение с подвижными элементами и выдерживать неблагоприятные условия эксплуатации на протяжении всего срока службы. Выбор подходящего сечения набивки зависит от конструкции камеры.
На сегодняшний день промышленность выпускает широкую номенклатуру сальниковых набивок, для изготовления которых применяются асбест, хлопок, пенька и другие материалы. Для повышения эксплуатационных характеристик изделие может обрабатываться пропитывающими составами — графитоклеевой или фторопластовой суспензией, а также пропитками на основе жира. На свойства сальниковых набивок влияет не только материал, из которого они изготовлены, но также метод плетения, который может быть сквозным, крученым, диагональным либо скатанным. В случае необходимости увеличить прочность изделие может армироваться латунной проволокой.
К качеству набивок, работающих в интенсивных условиях, предъявляются достаточно строгие требования. Изделия не должны иметь повреждений оплетки и нитей, также не допускаются перекосы профиля. Сальниковые набивки надлежащего качества могут эксплуатироваться в самых разных средах, включая азот, пар, продукты нефтяного синтеза, пресную и соленую воду, различные органические соединения, аммиак, кислотные и щелочные растворы, инертные газы. Все ограничения, касающиеся допустимых нагрузок и воздействий на сальниковые набивки АП, АПР, АГИ и других типов, перечислены в ГОСТ 5152-84.
Описание |
Марка |
Рабочая среда |
Температура, С |
Диаметр, мм |
Давление, МПа |
рН-среда |
Шнур круглого или квадратного сечения, сплетенный из асбестовой нити, сухой, неграфитированный |
АС |
Нейтральные и жидкие среды, нейтральные и агрессивные газообразные среды, газообразный и жидкий аммиак, жидкие и газообразные нефтепродукты |
От -70 до +450 |
4-50 |
5 |
5-14 |
Шнур круглого или квадратного сечения, сплетенный из асбестовой нити, сухой, графитированный |
АГС |
Пар, нейтральный пар, вода, смолы, органические, продукты, концентрированные щелочи, растворы щелочей, нефтепродукты |
До +250 |
4-32 |
4,5 |
4-14 |
Эластичный шнур, скрученный из асбестовой нити, пропитанный жировым антифрикционным составом на основе нефтяных экстрактов, графитированный |
АП-31 |
Воздух, нейтральные и слабокислые растворы, нефтепродукты, газы и пары. |
От -70 до +300 |
4-50 |
4,5 |
3-14 |
Эластичный шнур круглого или квадратного сечения, сплетенный из асбестовой нити с латунной проволокой диаметром 0,17- 0,2 мм , пропитанный антифрикционным жировым составом на основе нефтяных экстрактов, графитированный. |
АПР-31 |
Нейтральные и жидкие среды, нейтральные и агрессивные газообразные среды, агрессивные жидкие среды, нефтепродукты |
От -70 до +300 |
4-50 |
4,5 |
3-10 |
Эластичный шнур квадратного или прямоугольного сечения, сплетенный из асбестовой нити, пропитанный суспензией фторопласта с тальком, неграфитированный |
АФТ |
Азот, газообразный и жидкий аммиак, органические продукты, этилен, концентрированные щелочи, агрессивные среды, раствор щелочей. |
От -200 до +300 |
4-50 |
150 |
1-14 |
Эластичный шнур квадратного или прямоугольного сечения, сплетенный из асбестовой нити, пропитанной клеем с графитом, содержит ингибитор коррозии |
АГИ |
Пар, вода, воздух, инертные газы, азот, газообразный и жидкий аммиак, концентрированные щелочи, агрессивные и жидкие среды, нефтепродукты |
От -70 до +600 |
4-35 |
38 |
4-14 |
Эластичный шнур круглого или квадратного сечения, сплетенный из хлопчатобумажной нити, сухой |
ХБС |
Пищевые среды, питьевая вода. |
+100 |
4-50 |
20 |
6-10 |
Шнур круглого или квадратного сечения, сплетенный из лубяных волокон, сухой |
ЛС |
Воздух, инертные газы, нефтяное светлое топливо, промышленный водяной пар, минеральные масла, жидкий и газообразный аммиак |
От -40 до +130 |
4-50 |
16 |
до 10 |
Шнур круглого или квадратного сечения, сплетенный из хлопчатобумажной нити, пропитанный антифрикционным составом, графитированный |
ХБП |
Воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтяное топливо, промышленная вода. |
До +100 |
4-50 |
20 |
5-10 |
Шнур круглого или квадратного сечения, сплетенный из лубяных волокон, пропитанный антифрикционным составом, графитированный |
ЛП |
Воздух, инертные газы, углеводороды, минеральные масла, морская вода, нефтяное темное топливо, промышленная вода, растворы щелочей |
До +150 |
4-50 |
16 |
5-10 |
Гарантийный срок хранения составляет 5 лет со дня производства. Хранить набивки следует в закрытых складских помещениях. Не следует подвергать изделия воздействию ультрафиолетовых лучей, а также интенсивному нагреву (не рекомендуется располагать продукцию ближе одного метра от обогревательного оборудования).
Заказ набивок АП, АПР, АГИ и других серий
Консультанты «ПРОМРЕСУРССЕРВИС» в состоянии предоставить профессиональную помощь в подборе продукции. Компания осуществляет продажу сальниковых набивок, асбостальных листов и других товаров по доступным ценам, обратитесь в офис компании, расположенный в г. Долгопрудном по адресу: ул. Зелёная, д. 1, «Инжиниринговый центр «ПРОМРЕСУРССЕРВИС». Также изделия можно купить у официальных представителей.
