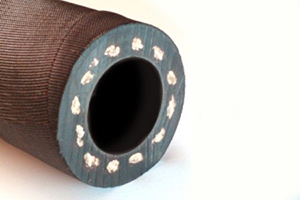

Рукава резиновые напорные с нитяным усилением неармированные.
Применяются в качестве гибких трубопроводов для подачи под давлением жидкостей: бензина авиационного, бензина автомобильного, топлива реактивного, топлива дизельного, масла на нефтяной основе, смазки жидкостей, смазки солидола жирового, воды, жидкости охлаждающей низкозамерзающей, слабых растворов неорганических кислот, щелочей (до 20%), кроме азотной кислоты.
Рукава работоспособны в районах с умеренным и тропическим климатом при температуре окружающей среды от -50 С до +90°С, в районах с холодным климатом от -60 С до +90°С.
| Под заказ | Нет |
| Под заказ | Нет |
| Под заказ | Нет |
| Под заказ | Нет |
Рукава напорные с нитяным усилением ГОСТ 10362-76
Применяются в качестве гибких трубопроводов для подачи под давлением бензина авиационного, бензина автомобильного, топлива реактивного, топлива дизельного, масла на нефтяной основе, смазки жидкостей, смазки солидола жирового, воды, жидкости охлаждающей низкозамерзающей, слабых растворов неорганических кислот и щелочей (до 20%), кроме азотной кислоты. Рукава работоспособны в районах с умеренным и тропическим климатом при температуре окружающей среды от -50°С до +90°С, в районах с холодным климатом от -60°С до +90°С. Климатическое исполнение указывается при заказе.
Запас прочности не менее: для жидких рабочих сред – 3Р, для воздуха и других газов – 5Р.
|
ДИАМЕТР, мм |
РАБОЧЕЕ ДАВЛЕНИЕ, МПа (атм) |
ДЛИНА РУКАВА, |
|
| внутренний | наружный | ||
| 3,8 | 9,0 | 0,49 (4,9 атм) | до 2,5 |
| 3,8 | 17,5 | 0,50 (5,0 атм) | до 2,5 |
| 4 | 16,0 | 1,60 (16,0 атм) | до 2,5 |
| 6 | 14,0 | 1,60 (16,0 атм) | до 4 |
| 6 | 13,5 | 2,94 (29,4 атм) | до 4 |
| 8 | 15,0 | 0,98 (9,8 атм) | до 2,7 |
| 8 | 15,0 | 1,00 (10,0 атм) | до 2,7 |
| 8 | 15,0 | 1,60 (16,0 атм) | до 4 |
| 8 | 18,0 | 1,00 (10,0 атм) | до 2,7 |
| 8 | 19,0 | 10,0 (100 атм) | до 4 |
| 10 | 20,0 | 0,98 (9,8 атм) | до 4 |
| 10 | 17,0 | 1,47 (14,7 атм) | до 4 |
| 10 | 18,5 | 1,60 (16,0 атм) | до 4 |
| 10 | 18,5 | 2,50 (25,0 атм) | до 4 |
| 10 | 21,5 | 10,0 (100 атм) | до 4 |
| 12 | 20,0 | 1,60 (16,0 атм) | до 4 |
| 14 | 23,0 | 1,60 (16,0 атм) | до 10 |
| 16 | 24,0 | 0,63 (6,3 атм) | до 10 |
| 16 | 25,0 | 1,00 (10,0 атм) | до 10 |
| 16 | 25,0 | 1,60 (16,0 атм) | до 10 |
| 16 | 26,0 | 4,00 (40,0 атм) | до 10 |
| 18 | 26,0 | 0,63 (6,3 атм) | до 10 |
| 18 | 27,0 | 1,60 (16,0 атм) | до 10 |
| 18 | 27,5 | 4,00 (40,0 атм) | до 10 |
| 20 | 29,0 | 1,60 (16,0 атм) | до 10 |
| 20 | 29,5 | 4,00 (40,0 атм) | до 10 |
| 22 | 30,5 | 0,62 (6,2 атм) | до 10 |
| 22 | 32,0 | 1,47 (14,7 атм) | до 10 |
| 25 | 35,0 | 1,60 (16,0 атм) | до 10 |
| 25 | 34,0 | 2,50 (25,0 атм) | до 10 |
| 25 | 36,0 | 4,00 (40,0 атм) | до 10 |
| 27 | 36,5 | 0,49 (4,9 атм) | до 10 |
| 32 | 41,5 | 0,63 (6,3 атм) | до 10 |
| 32 | 43,0 | 1,60 (16,0 атм) | до 10 |
| 32 | 43,5 | 2,50 (25,0 атм) | до 10 |
| 32 | 45,5 | 4,00 (40,0 атм) | до 10 |
| 38 | 47,5 | 0,63 (6,3 атм) | до 10 |
| 38 | 49,0 | 1,60 (16,0 атм) | до 10 |
| 38 | 49,0 | 2,50 (25,0 атм) | до 10 |
| 40 | 51,5 | 1,60 (16,0 атм) | до 10 |
| 42 | 56,0 | 1,60 (16,0 атм) | до 10 |
| 50 | 60,0 | 0,63 (6,3 атм) | до 10 |
| 50 | 61,5 | 1,60 (16,0 атм) | до 10 |
Пример условного обозначения:
Рукав 20 х 30 – 1 по ГОСТ 10362-76, где:
20 – внутренний диаметр рукава (мм);
30 – наружный диаметр рукава (мм);
1 – рабочее давление (МПа);
