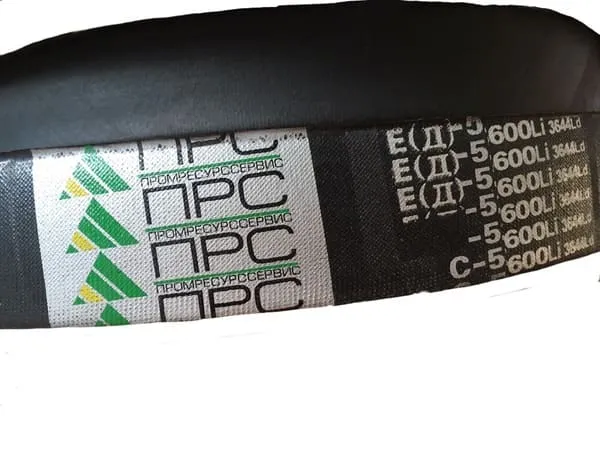

Ремни клиновые Е(Д) — описание и таблица размеров
Ремни профиль E (Д), размеры которых соответствуют ГОСТ 1284.1-89, — составной элемент приводного механизма ременной передачи. Это прочные и износостойкие резинотехнические изделия с широкой областью применения. Купить их можно в интернет-магазине «Промресурссервис».
Характеристики
Применение клиновых трапециевидных изделий обеспечивает более бесшумную работу привода. Их конструкция позволяет уменьшить нагрузку на подшипники валов, при этом обеспечивая более надёжное сцепление с ним, а также повысить КПД механизма.
Маркировка
Есть разные типы клиновых ремней. Изделия со стандартным сечением от Z до Е маркируются в соответствии со следующими показателями:
- W — размер большего основания;
- Wp — расчётная ширина;
- T — высота;
- α — угол 40° (одинаковый для всех типов).
Таблица размеров
Параметр | A | B (Б) | C (В) | D (Г) | E (Д) | Z (О) |
---|---|---|---|---|---|---|
Размер большего основания (W) | 13 | 17 | 22 | 32 | 38 | 10 |
Расчётная ширина (Wp) | 11 | 14 | 19 | 27 | 32 | 8,5 |
Высота (T) | 8 | 11 | 14 | 19 | 23 | 6 |
Согласно ГОСТ, в названии ремня указан его тип сечения (например, E) и длина. У изделий профиля E (Д) есть следующие варианты длины:
Тип сечения E (Д) | Размеры длины (мм) |
---|---|
4000, 4500, 4750, 5000, 5300, 5600, 6000, 6300, 6700, 7100, 7500, 8000, 8500, 9000, 9500, 10000, 10600, 11200, 11800, 12500, 13200, 14000 |
Купить ремни клиновые Е (Д) можно в интернет-магазине «Промресурссервис». Наша компания является одним из крупнейших в России поставщиком асбестовых, резинотехнических и полимерных изделий. К товарам прилагаются сертификаты соответствия, что гарантирует 100% качество и соответствие ГОСТ. Оперативная доставка по Москве и области, а также по всем регионам РФ. Разные варианты оплаты.
