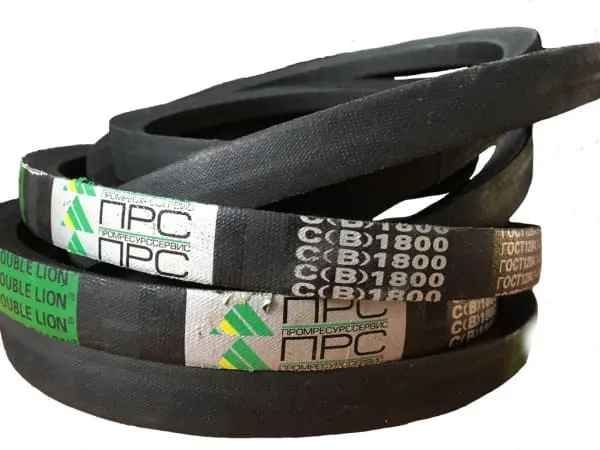

Ремни клиновые С (В) — описание и таблица размеров
Клиновые ремни профиль C (В), размеры которых соответствуют ГОСТ 1284.1-89, — составной элемент приводного механизма ременной передачи. Это прочные и износостойкие резинотехнические изделия с широкой областью применения. Купить их можно в интернет-магазине «Промресурссервис».
Характеристики
Применение клиновых трапециевидных изделий обеспечивает более бесшумную работу привода. Их конструкция позволяет уменьшить нагрузку на подшипники валов, при этом обеспечивая более надёжное сцепление с ним, а также повысить КПД механизма.
Маркировка
Существует несколько типов клиновых ремней. Изделия со стандартным сечением от Z до Е маркируются следующим образом:
- W — размер большего основания;
- Wp — расчётная ширина;
- T — высота;
- α — угол 40° (одинаковый для всех типов).
Таблица размеров
Параметр | A | B (Б) | C (В) | D (Г) | E (Д) | Z (О) |
---|---|---|---|---|---|---|
Размер большего основания (W) | 13 | 17 | 22 | 32 | 38 | 10 |
Расчётная ширина (Wp) | 11 | 14 | 19 | 27 | 32 | 8,5 |
Высота (T) | 8 | 11 | 14 | 19 | 23 | 6 |
Наименование изделия содержит основные параметры (профиль) и обозначение длины. У изделий с типом сечения C (В) есть следующие варианты длины:
Тип сечения С (В) | Размеры длины (мм) |
---|---|
1180, 1250, 1400, 1500, 1600, 1700, 1735, 1750, 1800, 1900, 2000, 2100, 2120, 2240, 2350, 2360, 2400, 2500, 2650, 2800, 2903, 3000, 3100, 3150, 3200, 3250, 3350, 3360, 3500, 3550, 3585, 3690, 3750, 3870, 4000, 4250, 4350, 4500, 4750, 5000, 5300, 5600, 6000, 6300, 6700, 7100, 7500, 8000, 8500, 9000, 9500 |
Купить ремни клиновые C (В) можно в интернет-магазине «Промресурссервис». Наша компания является одним из крупнейших в России поставщиком асбестовых, резинотехнических и полимерных изделий. К товарам прилагаются сертификаты соответствия, что гарантирует 100% качество и соответствие ГОСТ. Оперативная доставка по Москве и области, а также по всем регионам РФ. Разные варианты оплаты.
