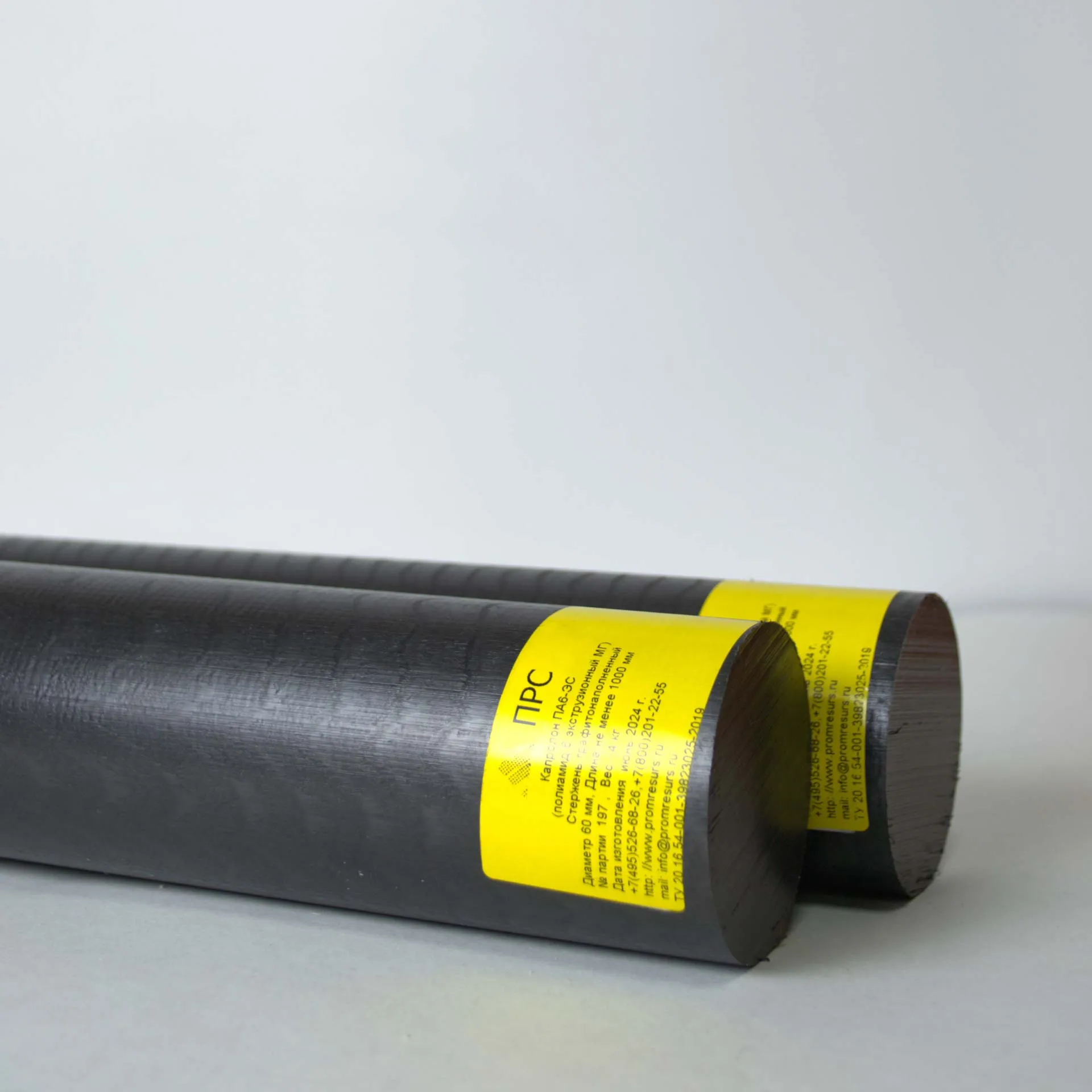

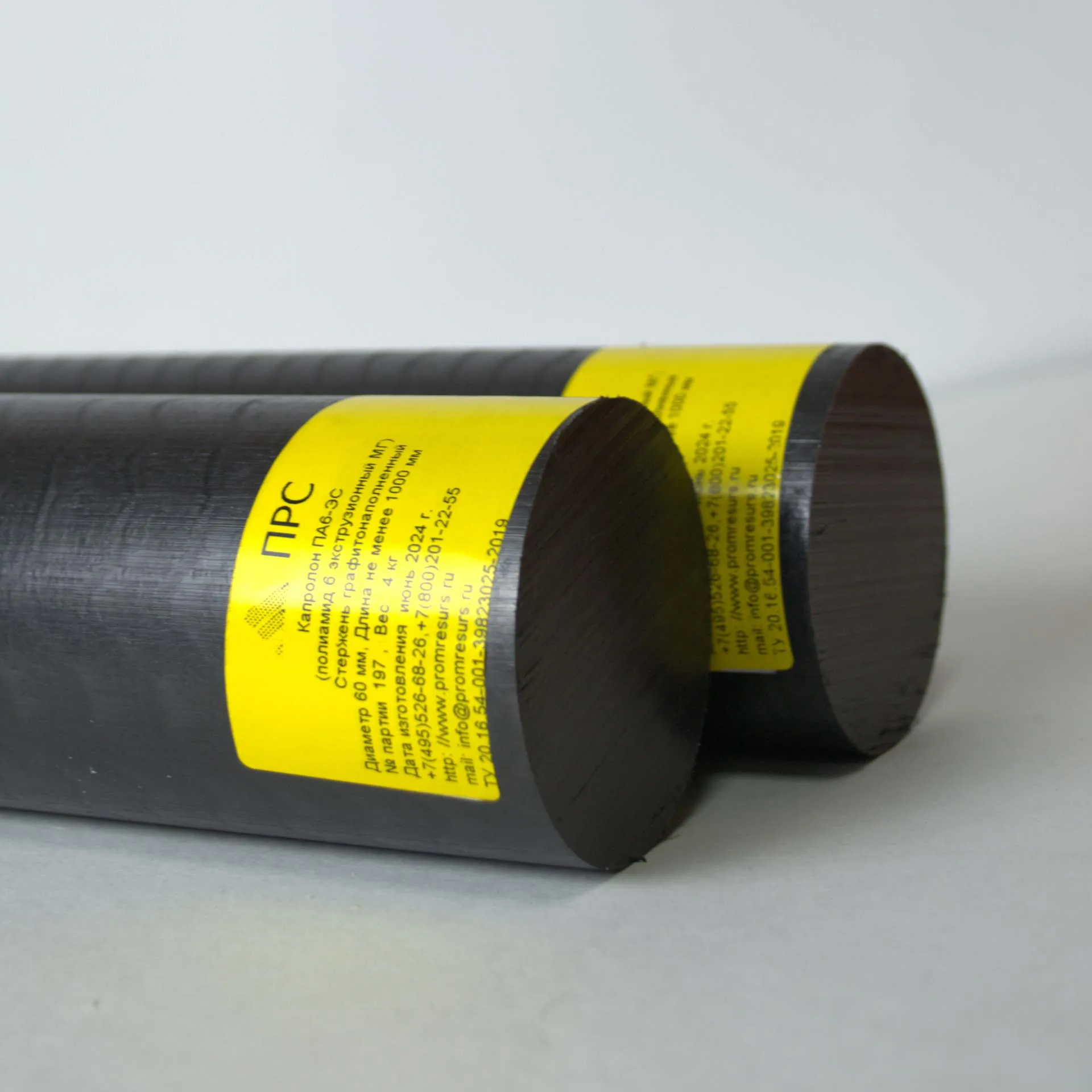

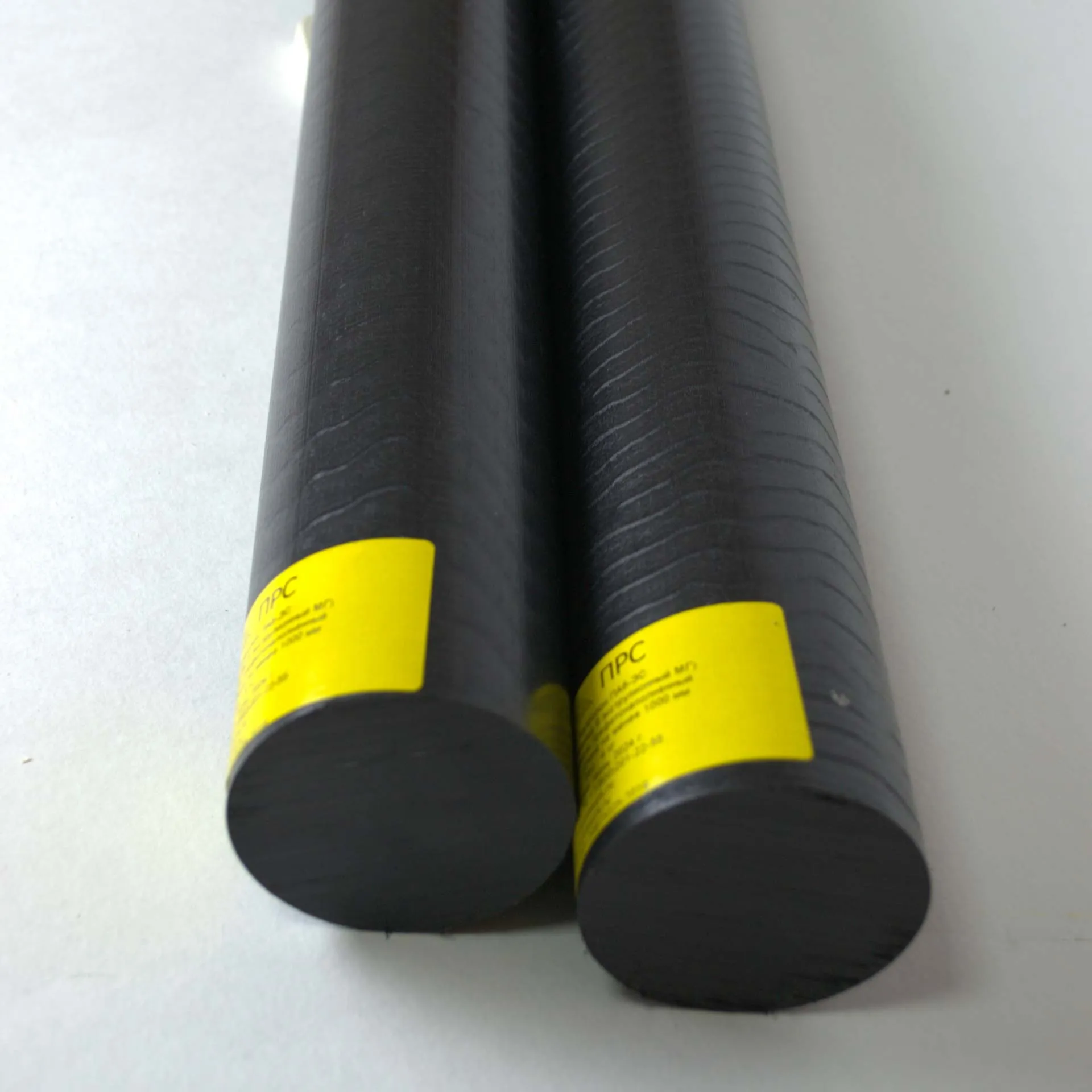

Стержень из капролона экструзионный (Полиамид 6 МГ) модифицированный графитом.
Отличается высокими физико-механическими свойствами, устойчив к воздействию углеводородов, масел, спиртов, кетонов, эфиров, щелочей и слабых кислот, растворяется в фенолах, концентрированных минеральных кислотах, муравьиной и уксусной кислотах.
Применение:
Механические свойства полиамида 6 близки к характеристикам металлов.
Он отличается низким коэффициентом трения, поэтому из него (взамен цветным металлам и антифрикционным материалам, включая резину) можно изготавливать различные детали, например, подшипники скольжения, вибрационные опоры для агрегатов, направляющие, зубчатые колеса и шестерни.
Преимущества:
- Полиамид 6, по сравнению с металлами, снижает уровень шума и вибрации механизмов.
- Нетоксичен, тропикоустойчив.
- Изделия из капролона в 2 раза снижают износ пар трения, повышая срок службы механизмов в 1,5 раза, уменьшают трудоёмкость изготовления продукции.
- Не подвергается коррозии и другим внешним воздействиям
- Является экологически чистым и безопасным для использования в пищевой промышленности.
Особенность:
Стержень содержит графит.
Благодаря графиту его коэффициент трения в несколько раз ниже, чем у обычного капролона, что увеличивает срок службы изделий из него.
По износостойкости графитонаполненный капролон превосходит все остальные марки ПА-6.
Рекомендации по механической обработке стержня.
Экструзионный полиамид 6 немного более «вязкий». Однако изготовленные с помощью этого метода заготовки деталей более точные.
Полиамид 6 экструзионный хорошо обрабатывается фрезерованием, точением, сверлением и шлифованием на металлорежущем оборудовании.
Перед проведением мехобработки необходимо снять поверхностный слой (1-2 мм) по всей поверхности продукции.
Физико-механические свойства
| Характеристика | Значение |
| Постоянная рабочая температура, °C | от -40 до +100 |
| Кратковременная рабочая температура, °C | от -100 до +160 |
| Температура самовоспламенения, °C | 320 |
| Плотность, г/см3 | 1,15-1,16 |
| Температура плавления, °C | 215-225 |
| Теплостойкость по Мартенсу, °С | 75-76 |
| Водопоглощение за 24 часа, % | 0,9-1,2 |
| Твёрдость по Бринеллю (вдавливание шарика), МПа | 390-440 |
| Модуль упругости при растяжении, МПа | 2300 |
| Разрушающее напряжение при растяжении, МПа | 65-90 |
| Относительное удлинение при разрыве, % | 10-30 |
| Изгибающее напряжение при величине прогиба равной 1,5 толщины образца, МПа | не менее 60 |
