Полиамид экструзионный ПА6–ЭП отличается высокими физико-механическими свойствами, устойчив к воздействию углеводородов, масел, спиртов, кетонов, эфиров, щелочей и слабых кислот, растворяется в фенолах, концентрированных минеральных кислотах, муравьиной и уксусной кислотах.
Механические свойства полиамида 6 близки к характеристикам металлов. Он отличается низким коэффициентом трения, поэтому из него (взамен цветным металлам и антифрикционным материалам, включая резину) можно изготавливать различные детали. Он хорошо работает в паре с любыми металлами, быстро прирабатывается. Капрллон в 5-7 раз легче бронзы и стали, вместо которых он применяется. Полиамид 6, по сравнению с металлами, снижает уровень шума и вибрации механизмов. Он нетоксичен, тропикоустойчив.
Изделия из капрлона в 2 раза снижают износ пар трения, повышая срок службы механизмов в 1,5 раза, уменьшают трудоёмкость изготовления продукции. Этот материал не подвергается коррозии и другим внешним воздействиям, является экологически чистым и безопасным для использования в пищевой промышленности.
ПА-6 экструзионный по сравнению с ПА-6 блочным характеризуется повышенной эластичностью и вязкостью. Он обладает улучшенными демпфирующими характеристиками и ударной прочностью. Экструзионный полиамид 6 немного более «вязкий». Однако изготовленные с помощью этого метода заготовки деталей более точные. Полиамид 6 экструзионный хорошо обрабатывается фрезерованием, точением, сверлением и шлифованием. Механические, электрические и размерные свойства этого материала связаны с поглощённой влагой.
Рекомендации по механической обработке ПА6-ЭП.
ПА6-ЭП обрабатывается всеми основными видами механической обработки на металлорежущем оборудовании.
Основными особенностями ПА6-ЭП, определяющими специфику обработки, являются:
- низкие теплопроводность и температура плавления, вызывающие подплавление при трении инструмента;
- упругость материала, вызывающая изменение размеров, отверстий при обработке зенкерование;
- незначительные силы резания.
Пред проведением мехобработки необходимо снять поверхностный слой (1-2 мм) по всей поверхности продукции.

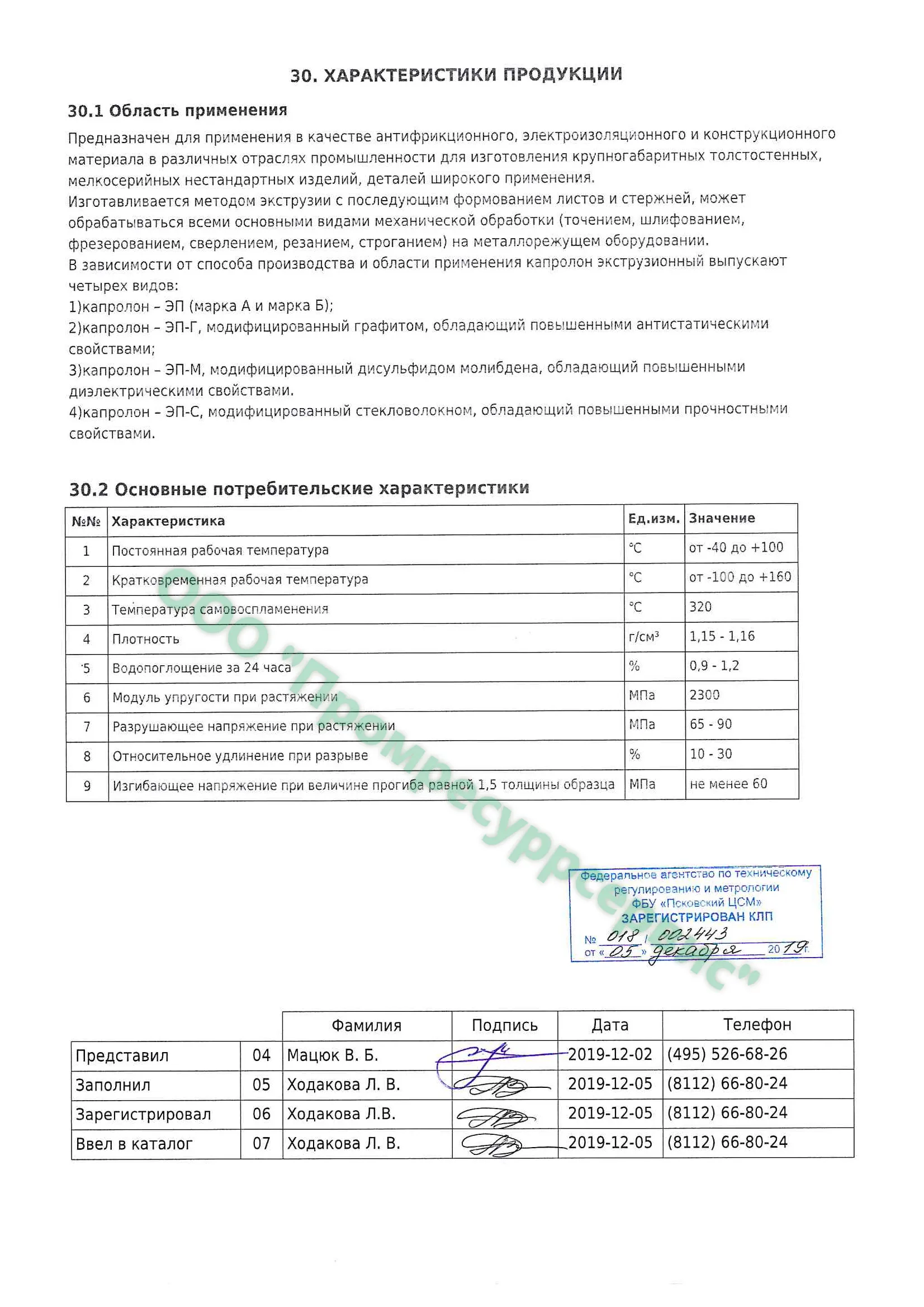

Физико-механические свойства
Характеристика | Значение |
Постоянная рабочая температура, °C | от -40 до +100 |
Кратковременная рабочая температура, °C | от -100 до +160 |
Температура самовоспламенения, °C | 320 |
Плотность, г/см3 | 1,15-1,16 |
Температура плавления, °C | 215-225 |
Теплостойкость по Мартенсу, °С | 75-76 |
Водопоглощение за 24 часа, % | 0,9-1,2 |
Твёрдость по Бринеллю (вдавливание шарика), МПа | 390-440 |
Модуль упругости при растяжении, МПа | 2300 |
Разрушающее напряжение при растяжении, МПа | 65-90 |
Относительное удлинение при разрыве, % | 10-30 |
Изгибающее напряжение при величине прогиба равной 1,5 толщины образца, МПа | не менее 60 |
Производитель
|
ПРС |
ГОСТ
|
ТУ20.16.54-001-39823025-2019 |
Прочность при разрыве, Мпа
|
84,1 |
Относительное удлинение,%
|
23 |
Твердость по Бриннелю, Мпа
|
427 |
Размер листа, мм
|
1000х1000 |
Толщина, мм
|
25 |
Вес, кг
|
32 |
Страна производства
|
Россия |
