Как точно измерить и правильно подобрать клиновый ремень
Клиновые ремни — важный компонент в приводных системах разнообразного оборудования: от промышленных станков и автомобильных генераторов до сельскохозяйственной техники. Их главная задача — передача механической энергии за счёт зацепления (трения) со шкивами, осуществляемая силами упругости ремня. От правильного выбора зависит КПД всего механизма, долговечность работы подшипников и валов, а также отсутствие простоев. Ошибка приводит к проскальзыванию, перегреву, быстрому износу и выходу из строя как самого клиновика, так и узлов привода.
Эта статья — подробное руководство, которое поможет самостоятельно разобраться в вопросе. Мы расскажем, что такое клиновой ремень, как измерить его длину и как подобрать.
Ремень клиновой — что это такое?
Конструктивно это бесконечное кольцо с трапециевидным сечением (в поперечном срезе), которое плотно входит в клиновой канал шкива. Такая геометрия создаёт эффект «клина» — сила сцепления с боковыми стенками шкива многократно увеличивается по сравнению с плоским ремнём. Это позволяет передавать значительные мощности без проскальзывания даже при относительно небольшом натяжении.
Основа современных изделий — несколько слоёв:
- Кордшнур. Силовой элемент из синтетических волокон (полиэстер, арамид), расположенный в нейтральном слое и воспринимающий основную нагрузку на растяжение.
- Обёрточная ткань. Износостойкий материал, защищающий боковые поверхности от абразивного износа.
- Резиновая композиция. Связующий элемент, обеспечивающий эластичность и трение.
Основные виды клиновых ремней
Конструктивно они делятся на несколько типов:
- Классические (нормального сечения). Этот вариант латинскими буквами (A, B, C, D, E, Z). Каждый профиль имеет строго определённые размеры по ширине и высоте. Применяется в большинстве общих приводов.
- Узкие (узкого сечения). Профили SPZ, SPA, SPB, SPC. При той же ширине, что и классические, имеют большую высоту. Передают на 50–100% большую мощность при одинаковом диаметре шкива, более гибкие и долговечные.
- Поликлиновые (ручьевые). Это плоский ремень с несколькими продольными клиновыми рёбрами на внутренней поверхности. Совмещают преимущества плоских (гибкость, большое количество ручьёв) и клиновых (высокое сцепление) ремней. Обозначаются как PH, PJ, PK, PL, PM.
- Зубчатые. Отличаются наличием поперечных зубьев на внутренней стороне. Это увеличивает гибкость, снижает нагрев при изгибе и позволяет плавно изменять передаточное отношение в вариаторах.
- Автомобильные поликлиновые. Их применяют для привода навесного оборудования автомобильных двигателей: генератора, помпы, гидроусилителя руля, кондиционера.
- Вариаторный — это компонент бесступенчатой трансмиссии (вариатора), предназначенный для плавного изменения передаточного числа без фиксированных ступеней, как в классической коробке передач. В отличие от стандартного клиновика, который работает в канавках шкивов фиксированного диаметра, вариаторный взаимодействует с коническими шкивами, диаметр которых может изменяться.
Как замерить клиновой ремень
Вот надёжный способ, как померить клиновой ремень.
Если старый клиновик ещё цел, его можно использовать как шаблон.
- Снимите ремень с оборудования. Не измеряйте на шкивах — это даст большую погрешность.
Определите профиль.
- Возьмите штангенциркуль.
- Измерьте высоту (расстояние от основания до верхней точки).
- Измерьте ширину самого широкого основания.
- Сравните полученные размеры с таблицей стандартных профилей. Это нужно для проверки, так как профиль часто можно определить по старой маркировке или визуально.
Измерьте длину
- Положите изделие на ровную поверхность.
- Возьмите мягкую сантиметровую ленту (портняжный метр). Не используйте жесткую стальную рулетку — она не повторяет изгибы.
- Плотно приложите ленту к ВНУТРЕННЕЙ (узкой) стороне изделия, то есть к той части, которая контактирует со дном канавки шкива. Это внутренняя длина (LB).
- Аккуратно оберните ленту по всей внутренней окружности, убедившись, что она плотно прилегает по всей длине.
Найдите аналог по каталогу (замените вычисления на поиск).
- Запомните или запишите полученное значение внутренней длины (например, 1250 мм) и профиль (например, B).
- Не прибавляйте коэффициенты. Вместо этого найдите сайт или каталог производителя клиновиков (например, Gates, Contitech, Optibelt).
- В каталоге для каждого типоразмера (например, B-45) указана его «длина по внутренней окружности» (Inside Length) или «длина в свободном состоянии».
- Ваша задача: найти в каталоге изделие вашего профиля (B), у которого значение внутренней длины максимально близко к вашему измерению (1250 мм). В данном случае это будет размер B-50, у которого LB ≈ 1257 мм.
Ошибка, которую нельзя допускать: Не пытайтесь измерить длину рулеткой по внешнему диаметру — это даст большую погрешность.
Как подобрать клиновой ремень по маркировке

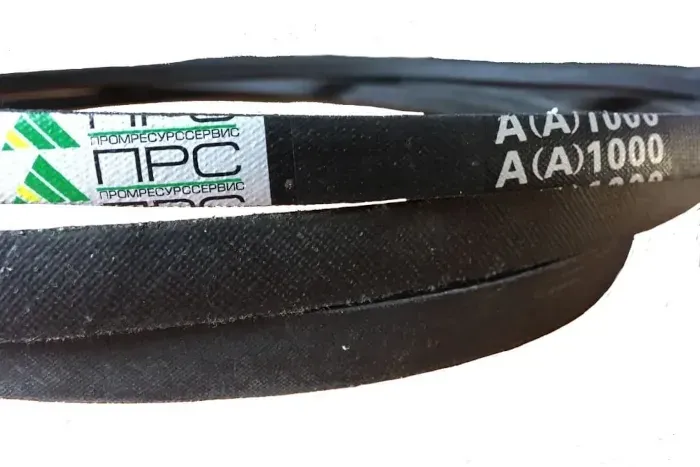

Маркировка клиновых ремней — это его паспорт. Она наносится на наружную нерабочую поверхность и содержит всю необходимую информацию.
Стандартная маркировка включает:
- Буквенное обозначение профиля (A, B, SPZ, C).
- Расчётную длину в миллиметрах (реже — в дюймах).
Пример: «B-1350» — клиновик классического профиля B с расчётной длиной 1350 мм.
Важные нюансы при замене:
- Замена в комплекте. Если в приводе используется несколько клиновиков (например, два ремня B-1350), менять необходимо ВСЕ одновременно. Установка даже одного нового изделия в пару со старым приведёт к неравномерному распределению нагрузки — новый будет перегружен и быстро выйдет из строя.
- Проверка шкивов. Перед установкой нового ремня обязательно проверьте состояние шкивов: они не должны иметь задиров, глубоких рисок, следов коррозии. Изношенный шкив уничтожит новый ремень за короткое время.
- Качество. Отдавайте предпочтение продукции известных брендов. Дешёвые модели часто имеют разную длину в пределах одной партии, неоднородную структуру резины и низкую прочность корда.
Краткий алгоритм действий
- Осмотрите узел привода. Определите тип клиновика (по старому образцу или шкивам).
- Измерьте длину. Используйте старое изделие для замера внутренней длины и пересчитайте её в расчётную с помощью поправочного коэффициента.
- Расшифруйте маркировку. Определите профиль и длину.
- Подберите аналог. Найдите в каталоге производителя ремень с идентичной маркировкой. При сомнениях — обратитесь к техническому специалисту.
- Проведите замену с проверкой состояния смежных узлов (шкивы, подшипники, натяжитель).
Заключение
Правильный замер и грамотный подбор клинового ремня — это не просто экономия на запчастях. Это гарантия стабильной, долговечной и бесперебойной работы вашего оборудования, отсутствие внеплановых остановок и защита от более серьёзных и дорогостоящих поломок.
