Рукава дюритовые прокладочной конструкции ТУ 0056016-87
Дюритовые шланги/рукава (дюриты) — альтернатива жестким трубам. Они выполнены в несколько слоев, из специальной ткани и резины. Многослойность наделяет их рядом характеристик, в том числе высокой прочностью. Это, в свою очередь, позволяет использовать шланги во многих сферах. В этой статье подробнее разберемся с тем, что такое дюритовые шланги, для чего нужны, из чего выполнены и как используются.
Дюритовые шланги — что это
Дюритовые рукава сделаны из резины. Их ценят за податливость при смене форм и эластичность при условии высокой прочности. Для их производства используется прорезиненый текстиль, сложенный в несколько слоев. С двух сторон этот материал покрыт толстым слоем резины.
Изделие настолько прочное и надежное, что широко применяется в промышленности и в быту. Армирующий слой может быть выполнен из проволоки (стальной или медной) небольшой толщины. По массе параметров шланг этого вида опережает многие другие. Найти его можно в компании «Промресурссервис».
В каждом слое дюритовых шлангов есть минеральные включения. Размер последних не превышает 0,3 мм. Этот показатель является максимальным для различных шероховатостей, которые присутствуют внутри изделия. За счет многослойности сечение шлангов внутри не меняется. Они не теряют свойств даже при существенном сгибе или перекруте. Во многом благодаря прочности и эластичности изделие стало настолько популярным.

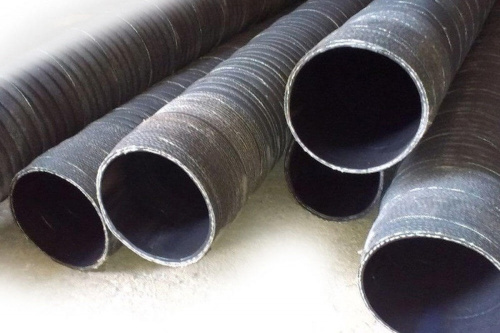

Отличие от напорных рукавов. Особенности
Некоторые считают, что все напорные рукава — дюритовые. На самом деле это неверно. Конструкция дюритов отличается от изделий напорного типа по ГОСТ 18698-76. За счет каркаса дюриты приобретают особую прочность, гибкость, а заодно — устойчивость к износу. Внутреннее сечение остается неизменным даже при условии сгибания или скручивания. Рабочая температура изделий — от -55 до +130° С.

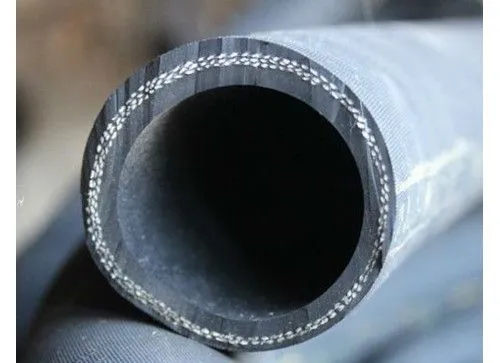

Дюритовые рукава имеют особое строение, что и наделяет их важными характеристиками. Внутренний слой — резиновая трубка с нейтральным составом. Эта часть подходит для контакта с жидкостями и газами. Прочностные показатели материалов высокие, что исключает появление мелких дефектов, а также серьезных повреждений. У внутреннего канала имеется особая армирующая пленка. Она создает вспомогательную защиту от движущихся газов и жидкостей, а также уберегает от повреждений механического рода. Последние способны возникать при колебаниях температуры, а также под высоким давлением.
За резиновой трубкой следуют каркасы на основе ткани. Их количество зависит от назначения дюрита. На тканевой поверхности некоторых изделий может быть покрытие армирующего типа. Верхний слой выполнен из резины особой прочности. Для повышения гибкости основной материал дополнен более пластичными включениями: каучуком, полиуретаном и латексом. Эти же компоненты позволяют избегать колеблющихся воздействий. Верхний слой — один из наиболее важных. Его качество влияет на герметичность готовой конструкции. Кроме того, он призван не допускать разрыва, сгибов и появления проколов у других слоев.

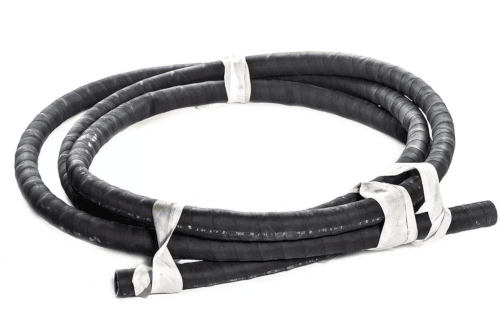

Где применяются
У дюритовых рукавов широкая область применения. Их выбирают как гибкие соединительные трубопроводы в воздушных, топливных, масляных и других системах. Они ценятся в оборонной промышленности, а также в строительном деле. Кроме того, изделия практически незаменимы в авиации. С их помощью удается создать гибкие трубопроводы, подходящие для топлива и масел.
Один из наиболее распространенных дюритовых шлангов — 40У. Его применяют в виде соединительного в системах разного вида: масляные, воздушные, гидравлические и др. Диаметр различается, неизменным остается сохранение работоспособности при смене давления, а также при существенных колебаниях температуры. При необходимости установки вспомогательного дозатора или трубки рекомендуется капролон. Этот материал — наиболее прочный, а заодно — устойчивый к щелочным соединениям, кислотам слабой концентрации, эфирам, иным соединениям химического вида, которые перемещаются по шлангу.
Основное использование дюритовых шлангов 40У:
- в виде трубопровода, легко меняющего свою форму, в системах (топливные и воздушные);
- в ж/д транспорте, при взаимодействии с масляными составами;
- в авиапромышленности;
- в военной сфере;
- в станкостроении, что стало возможно за счет предельно допустимого давления во внутреннем канале шланга.
В компании «Промресурссервис» представлены дюриты разного размера — от 6 до 90 мм внутреннего диаметра. Изделия обладают хорошей химической стойкостью, долго сохраняют свои характеристики. Они не боятся воздействия веществ с синтетической составляющей, что позволяет задействовать их при транспортировке субстанций (жидкости и газы), в том числе тех, которые перекачиваются под высоким давлением. Их можно использовать в гидравлических системах разного типа: от приборов, которые есть в каждом доме, до установок с высоким уровнем мощности в промышленных сферах.

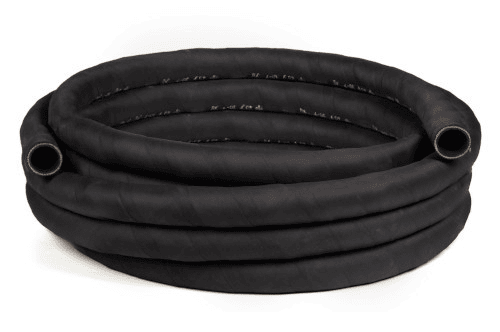

Основные параметры
Дюритовые рукава широко распространены. Это можно объяснить характеристиками, которыми они обладают. Особенность дюритов — комбинация прочности и эластичности. Изделия легко и безопасно сгибаются независимо от угла. Внутренний просвет при этом не сокращается, что позволяет им встать в один ряд с гофрированными шлангами. Еще один существенный плюс — возможность применения рукавов для транспортировки газов и жидкостей с давлением до 13 атмосфер.
Другое преимущества дюритов — переносимость щелочей, слабых кислот и эфиров. Эта особенность существенно расширяет области использования изделий, делает их пригодными для химической отрасли и нефтепереработки.
Несмотря на большое количество преимуществ, у дюритов есть несколько недостатков. В первую очередь — большой вес. Эта особенность возникла ввиду многослойности конструкции, использования толстой тяжелой резины, металлического армирующего каркаса.
Еще один минус — недостаточно большой срок службы, до 10 лет. Это связано с тем, что под влиянием химических соединений резина постепенно распадается. Резкие смены температуры, а также жидкости запускают процесс разложения внутреннего слоя. Еще один недостаток конструкций — необходимость особых условий хранения. Он заключается в поддержании определенной влажности и избегании солнечного света. Если игнорировать эти предписания, резина начинает сохнуть и трескаться.
Технические параметры
Дюритовые шланги производятся в соответствии с ТУ 0056016-87. Это гарантирует им прочность, износостойкость, соответствие характеристикам, заявленным производителем. Государственный стандарт устанавливает допустимые типоразмеры, значения давления, выше которого не бывает. Например, самые распространенные сечения — 10, 12, 18, 25, 32 и 50 — могут быть задействованы под давлением в 3, 5, 7 и 13 атмосфер (применимо для всех). Изделие с диаметром 60 мм адаптировано на 3 и 7 атмосфер. Устойчивость шлангов к холоду также закреплена на государственном уровне. Предельно допустимая температура со знаком «-» составляет 50° C.
Для перенаправляемых жидкостей и газов предусмотрены свои нормы. Они также прописаны в ГОСТах и ТУ. Например, перекачивать дизельное топливо через дюриты допустимо при температуре от -55 до 100° C. До 120°C дюриты нагреваются при перекачивании антифризов 40 и 65, а также масел М-16П, М16, ИХП, МТ-8П. Воздух и бензин можно транспортировать при t от -66 до +60° C. Вода, предназначенная для питья, а также масло МК22 могут перекачиваться по шлангам при температуре от -55 до +130° C.
Эластичность дюритов достаточно большая. Однако, если изделие используется в особо суровых условиях, производители советуют снабжать его дополнительной пружиной или защитой, что существенно увеличивает срок службы.
Как выбрать
Есть несколько моментов, которые учитывают при выборе дюритовых шлангов:
- Максимальное давление. Этот параметр отражен в маркировке, которая присутствует на каждом изделии. Его стоит учитывать, выбирая изделие для дальнейшего использования. Крайне важно сравнивать возможности задействованного оборудования и дюрита, который вы собираетесь выбрать.
- Предельно допустимая температура. Для каждой модели предусмотрена своя максимальная температура. Нередко бывает так, что изделие работает в условиях высокого давления, но не может использоваться в условиях высокой температуры.
- Компоненты рабочих жидкостей. Здесь нужно помнить о том, что изделия не адаптированы для контакта с агрессивными составами и кислотами с высокими показателями концентрации.
- То, как выглядят рукава. На внешней части изделий не должно быть видимых, пусть даже незначительных, повреждений. Недопустимо наличие трещин и дефектов. Если какие-то повреждения все-таки есть, от покупки товара лучше отказаться.
- Анализ длины. Главное правило касается недопущения провисаний и сильного натяжения шланга в ходе работ.

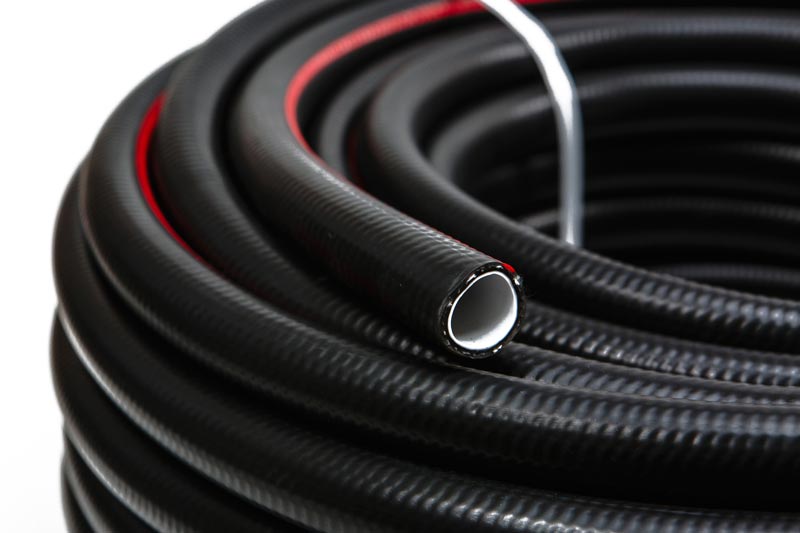

Условия хранения и эксплуатации
Корректная работа дюритовых шлангов не требует от владельца особых усилий. Достаточно соблюдать лишь несколько рекомендаций:
- Выполнить монтаж поможет нанесенная на корпус линия, которая поможет избежать перекручивания.
- В ходе работы важно избегать скручивания шланга, появления сильных заломов и петель.
- Финальные части рукава монтируются к фитингам под небольшим углом. Иначе шланг начинает изгибаться и быстро выходит из строя.
- Если изделие контактирует с элементами, у которых повышается температура, нужна теплоизоляция.
Место хранения дюритов должно быть доступно для проникновения воздуха. Оптимальная температура последнего — от +15 до +20° С. Рекомендуемый уровень влажности — не менее 45%. Накидывать смотанные шланги друг на друга недопустимо. Это приводит к тому, что рядом стоящая катушка пережмет корпус шланга и тот утратит свою герметичность. Поэтому помещение для хранения дюритов должно быть достаточно большим, чтобы вмещать все имеющиеся катушки, чтобы они располагались отдельно друг от друга и были под рукой.
Выбор и хранение дюритовых шлангов не представляют особой сложности. В то же время это способно обеспечить безаварийную работу изделий, соответствие срока службы тому, который заявлен производителем.
Что предлагаем мы
В компании «Промресурссервис» вы найдете дюритовые рукава. Мы продаем изделия оптом и в розницу, а также по VIP-цене (при заказе на сумму от 100 тысяч рублей). Ко всем нашим товарам прилагаются описания с указанием основных характеристик. Получить больше информации, а также создать заказ можно с помощью менеджеров, по телефону +7 (495) 526-68-26 или 8 800 201-22-55. Наши специалисты предоставят дополнительные сведения, рассчитают сроки и стоимость доставки товара.
