Таблица соответствия веса и размеров техпластин ТМКЩ и МБС
Тепло-морозо-кислото-щелочестойкие и маслобензостойкие пластины используются для производства резинотехнических изделий, изготовления прокладок и уплотнений, а также настилов и защитных покрытий. Чтобы правильно выбрать эти изделия, предлагаем использовать калькулятор техпластины ТМКЩ.
Калькулятор

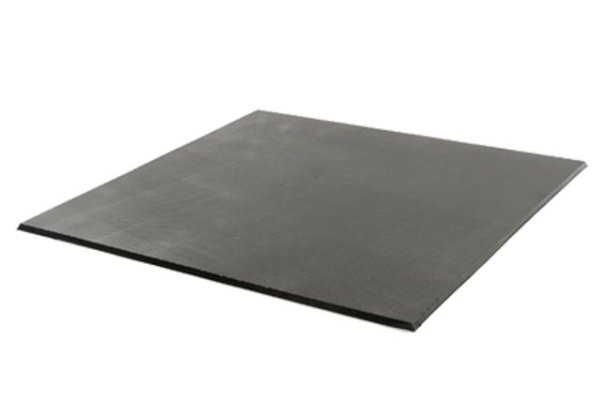

Техпластины ТМКЩ производятся в соответствии с ГОСТ 7338-90. Они имеют форму квадратного листа. У нас представлено два вида формовой пластины — 720х720мм и 1000х1000мм.

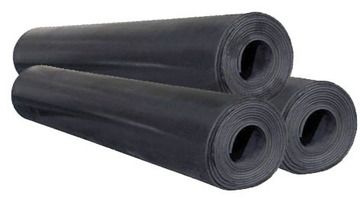

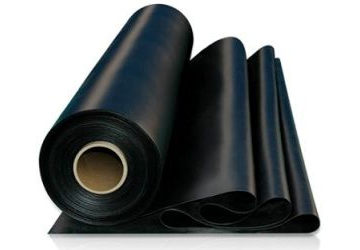

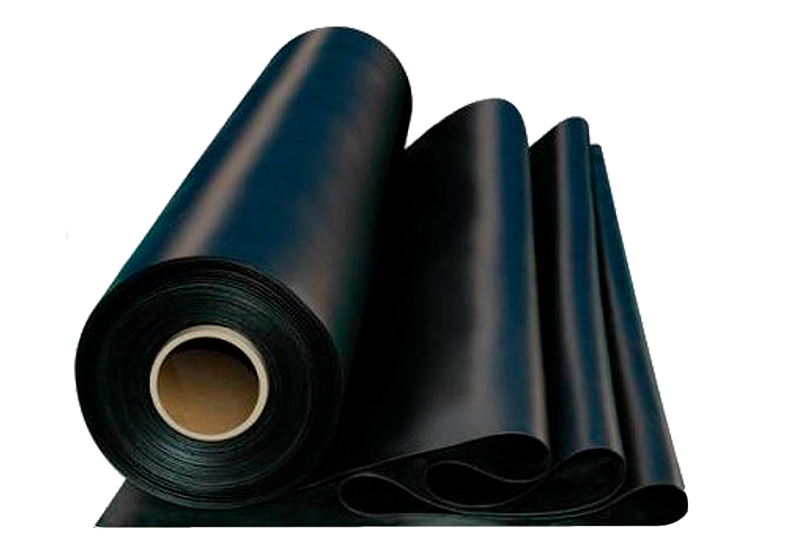

Также изделия выпускаются рулонами шириной от 800 до 1400 мм. В маркировке рулоны обозначаются как Н — неформовая, листы — как Ф (формовая).

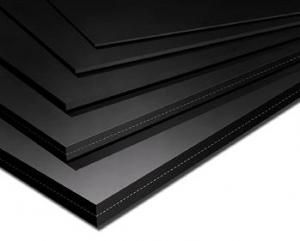

Размеры маслобензостойких пластин также соответствуют ГОСТ 7338-90. Они так же могут быть формовыми (листовыми) или рулонными (неформовыми), а также резиновыми (I) или резинотканевыми (II).
Также существует три степени твёрдости изделий — мягкая (М), средняя (С), твёрдая (Т). В маркировке также указывается толщина — например, 3 (мм), у резинотканевых пластин — количество тканевых прокладок (например, 2)
Расчёт веса техпластин ТМКЩ и МБС
Квадратный метр техпластин марок ТМКЩ и МБС может весить от 1,25 до 62,5 килограммов, в зависимости от толщины и формы выпуска.
| Толщина, мм | Форма выпуска (Ф — лист, Н — рулон) | Вес 1 м2, кг |
| 1 | Н | 1,25 |
| 1,5 | Н | 1,90 |
| 2 | Н | 2,5 |
| 3 | Н | 3,75 |
| 4 | Н | 5 |
| 5 | Н | 6,25 |
| 6 | Н,Ф | 7,5 |
| 8 | Н,Ф | 10 |
| 10 | Н,Ф | 12,5 |
| 12 | Ф | 15 |
| 14 | Ф | 17,5 |
| 15 | Ф | 18,75 |
| 16 | Ф | 20,00 |
| 20 | Ф | 25,00 |
| 25 | Ф | 31,25 |
| 30 | Ф | 37,5 |
| 40 | Ф | 50 |
| 50 | Ф | 62,50 |
Расчет веса резиновых шнуров и профилей
Массу резинового шнура можно рассчитать по следующей формуле:
Площадь сечения (см²) х плотность резины (гр./см³)
Ниже приведена таблица расчёта массы шнуров круглого сечения:
| Диаметр, (мм) | ≈ вес 1 погонного метра (гр.) |
| 3,2 | 14 |
| 4 | 21 |
| 5 | 30 |
| 6,3 | 48 |
| 8 | 70 |
| 10 | 107 |
| 12 | 175 |
| 14 | 250 |
| 16 | 300 |
| 18 | 400 |
| 20 | 450 |
| 22 | 500 |
| 25 | 750 |
| 28 | 900 |
| 32 | 1150 |
