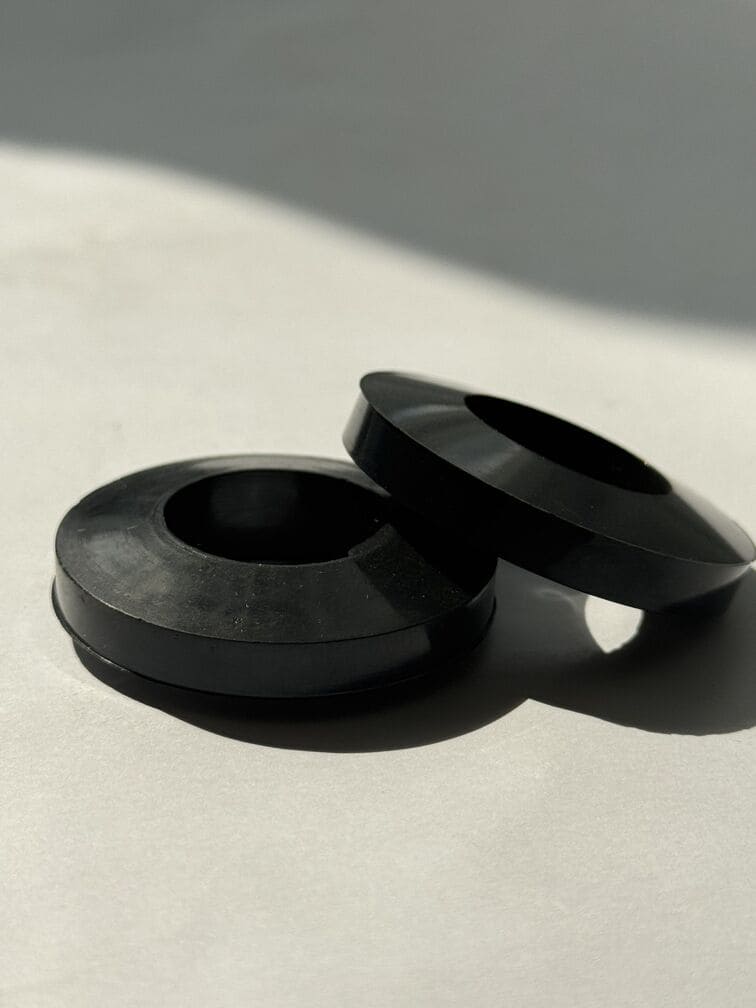

Кольца МУВП — это упругий элемент муфты упругой втулочно-пальцевой.
Применяются для соединения соосных валов при передаче крутящего момента от 31,5 Нм до 16000 Нм и уменьшения динамических нагрузок.
Кольца МУВП выполняют следующие задачи:
- защищают пальцы и полумуфты от разрушений – гасят удары при запуске и остановке работы валов, снижают динамические нагрузки на металлические элементы муфты;
- соединяют пальцы и ответную полумуфту, обеспечивают плотное прилегание элементов без зазоров;
- компенсируют небольшую несоосность (сдвиг осей валов относительно друг друга, соединение под небольшим углом).
Своевременная замена колец позволяет ослабить разрушающее воздействие динамических нагрузок, возникающих при пусках и реверсах механизмов. Это позволяет увеличить межремонтный период оборудования и продлить срок службы подшипников.
Основное достоинство колец - простота монтажа, что существенно снижает риск повреждения резины.
Температурный интервал работоспособности: от -45°С до +70°С

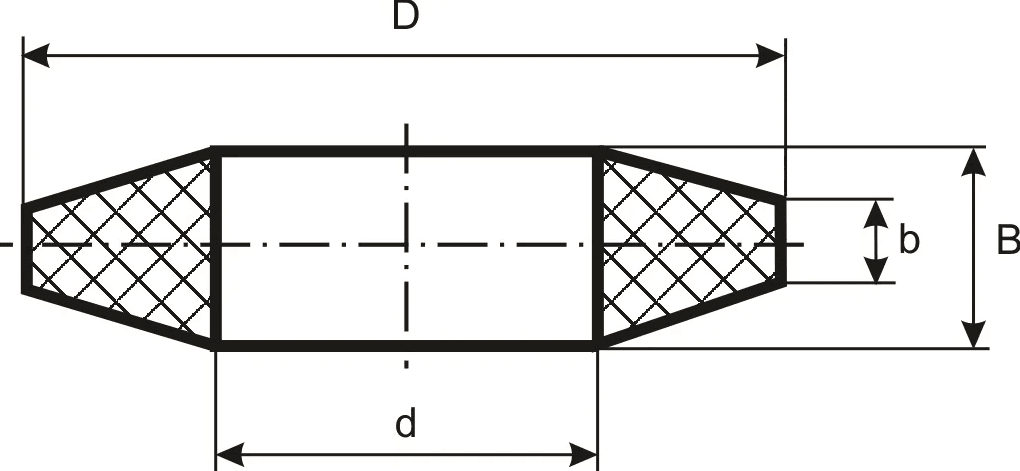

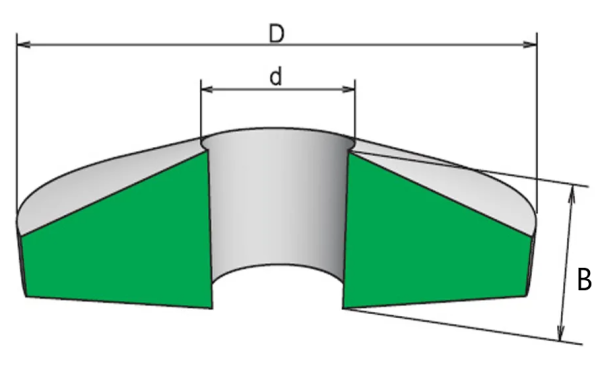

Обозначение типоразмера Кольца МУВП строят по следующей структуре: D-d-b-B, где:
D — наружный диаметр (мм)
d — внутренний диаметр (мм)
B — высота кольца по основанию (мм)
b — высота по наружному срезу (мм)
|
Тип
|
К1 |
|
ГОСТ
|
ТУ 2500-37600152106-94 |
|
Внутренний диаметр, мм
|
10 |
|
Наружный диаметр, мм
|
19 |
|
Материал
|
Резина 7В14 |
|
Соответствие муфте
|
МУВП 16/3 |
|
Страна производства
|
Россия |
