Напорно-всасывающие рукава

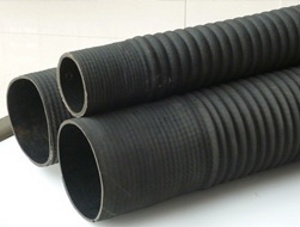

«ПРОМРЕСУРССЕРВИС» предлагает напорно-всасывающие рукава (ГОСТ 5398-76) с каркасом из текстиля, усиленным металлической спиралью. На обоих концах изделий предусмотрены манжеты, используемые для крепления к арматуре. Рукава применяются для транспортировки жидких сред, включая топливо и масла на основе продуктов нефтепереработки, а также газов.

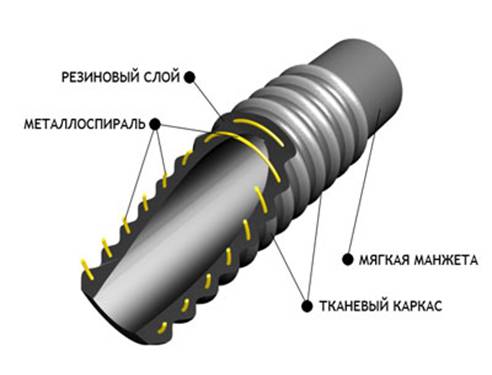

Схематичное изображение напорно-всасывающего рукава

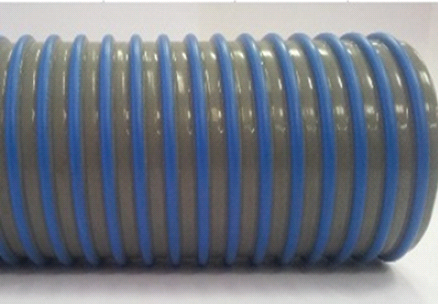

Изделие состоит из нескольких слоев: резинового шланга, расположенного внутри, текстильного каркаса и наружной оболочки, также выполненной из резины. В зависимости от конструктивных особенностей напорные и всасывающие рукава из ПВХ могут быть гладкими и гофрированными.

Модификации рукавов в зависимости от рабочей температуры:

  • для умеренного климата – от -35 до +90°С;
  • для тропического климата – от -10 до +90°С;
  • для холодного климата – от -50 до +90°С.

Группы напорных рукавов:

  • I – напорно-всасывающий тип. Рассчитан на разряжение до 0,08 МПа;
  • II – напорно-всасывающий рукав. Рассчитан на давление вакуума 0,08 МПа и избыточное давление до 1 МПа (зависит от модификации изделия);
  • класс B. Рассчитан на транспортировку технической воды;
  • класс Б. Используется для перекачивания горюче-смазочных материалов;
  • класс КЩ. Разработан для транспортировки слабых кислотных и щелочных растворов (допустимая концентрация – до 20%);
  • класс П. Применяется для перемещения пищевых продуктов жидкой консистенции (включая воду и слабые кислотные растворы).

Параметры и основные характеристики напорно-всасывающих рукавов

КЛАСС

ВНУТРЕННИЙ ДИАМЕТР,

мм

РАБОЧЕЕ ДАВЛЕНИЕ,

МПа (атм)

РАБОЧИЙ ВАКУУМ,

МПа (атм)

ДЛИНА МАНЖЕТЫ,

мм

ДЛИНА РУКАВА,

м
В, Б, КЩ, П 25 0,3 -1,0 (3 -10 атм) 0,08 (0,8 атм) 75 10
32 0,3 -1,0 (3 -10 атм) 0,08 (0,8 атм) 75 10
38 0,3 -1,0 (3 -10 атм) 0,08 (0,8 атм) 85 10
50 0,3 -1,0 (3 -10 атм) 0,08 (0,8 атм) 100 10
65 0,3 -1,0 (3 -10 атм) 0,08 (0,8 атм) 100 4; 6; 10
75 0,3 -1,0 (3 -10 атм) 0,08 (0,8 атм) 100 4; 6; 10
100 0,3 -1,0 (3 -10 атм) 0,08 (0,8 атм) 100 4; 6; 10
125 0,3 -1,0 (3 -10 атм) 0,08 (0,8 атм) 150 4
150 0,3 -1,0 (3 -10 атм) 0,08 (0,8 атм) 150 4
200 0,3 -1,0 (3 -10 атм) 0,08 (0,8 атм) 150 4
250 0,3 -1,0 (3 -10 атм) 0,08 (0,8 атм) 200 4
300 0,3 -1,0 (3 -10 атм) 0,08 (0,8 атм) 200 4

В соответствии с требованиями действующего стандарта напорно-всасывающие рукава всех классов группы I должны сохранять герметичность при давлении до 0,3 МПа (диаметр менее 75 миллиметров) или 0,2 МПа (диаметр свыше 75 миллиметров). От рукавов классов Б, В, П и КЩ требуется как минимум трехкратный запас прочности на разрыв гидравлическим давлением.

Пример напорно-всасывающего рукава (ГОСТ 5398-76)

Продукция имеет условные обозначения. Маркировка Б – 2 – 25 – 10 расшифровывается следующим образом:

  • Б – класс (зависит от типа транспортируемой среды);
  • 2 – группа (напорные, напорно-всасывающие рукава);
  • 25 – внутренний диаметр в миллиметрах;
  • 10 – допустимое рабочее давление в кгс/см..
Одной из разновидностей напорно-всасывающих моделей являются антистатические рукава . Подобные изделия могут применяться для всасывания и нагнетания продуктов нефтеперегонки. Главная конструктивная особенность таких напорных рукавов — наличие двух слоев резины, между которыми расположен жесткий нитяной каркас.

Где купить напорные рукава?

В каталоге «ПРОМРЕСУРССЕРВИС» представлен обширнейший выбор резинотехнических изделий различного назначения. Вся продукция удовлетворяет требованиям ГОСТов и прошла сертификацию. Для того чтобы уточнить цену и наличие подходящих напорно-всасывающих рукавов, свяжитесь с представителями компании.
